首页 > 产品 > 弹性体-金属减震器 > 联轴器减震器

弹性联轴器-Straflex包含独立轮毂

弹性联轴器-Straflex包含独立轮毂的概况 -

弹性元件：
① 螺纹状金属螺栓置于编织状橡胶内部。
② ① 部件是被嵌入六边形天然橡胶中的。

法兰：
③ 锻造钢独立轮毂。
④ 轮毂为通用的标准件。
弹性联轴器-Straflex包含独立轮毂的优势 +

STRAFLEX结合独立轮毂使用还具备以下优势：
➤体积小。
➤简化的轴向定位。
➤易安装和拆除。

建议：
➤纺织结构增强了其对不规则扭矩的强度。

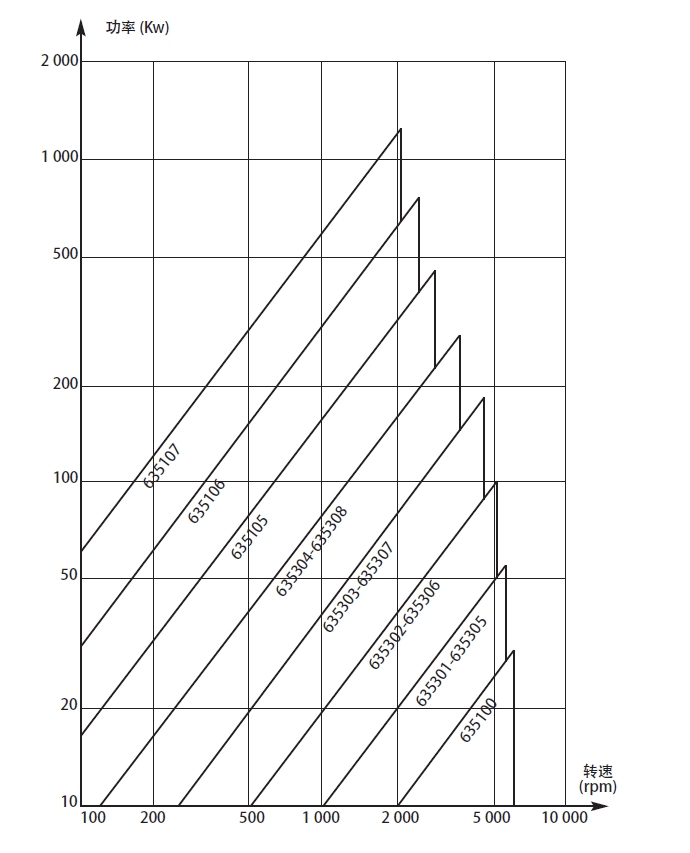

弹性联轴器-Straflex包含独立轮毂的性能 +

弹性联轴器-Straflex包含独立轮毂的指标 +

尺寸

弹性联轴器-Straflex包含独立轮毂(图1)

弹性联轴器-Straflex包含独立轮毂(图2)

额定扭矩 N.m	最大扭矩 N.m	最大转速 rpm	独立轮毂	产品型号	A mm	B mm	D mm	E mm	F mm	G mm	H mm	J mm	K mm	L mm	M mm	X mm	Z mm	重量 kg
100	200	5500	见零部件部分	635305	94	61	48	20	15	65	41	8	91	11	23	28	45	0.9
200	400	5000		635306	120	76	60	25	18	85	51	12	121	14	29	40	60	1.6
400	800	4500		635307	140	70	70	25	21	100	100	14	140	17	30	44	70	2.7
800	1600	3500		635308	178	95	95	30	26	132	132	16	177	21	35	66	80	5

1 N.m ≈ 0.1 mkg

部件表

联轴器产品型号	弹性体产品型号	数量	法兰型号	数量	独立轮毂
联轴器产品型号	弹性体产品型号	数量	法兰型号	数量	现有产品型号	普通产品型号
635305	635632	1	321316	2	28-20	11-08
635306	635633	1	321815	2	30-25	12-10
635307	635634	1	321819	2	40-25	16-10
635308	635635	1	321827	2	50-30	20-12

安装方法：
➤把法兰安装在设备轴上。
➤弹性体部分用螺栓固定到法兰中不相邻的筒管中，然后在固定到第二个法兰上。
弹性联轴器-Straflex包含独立轮毂(图3)

弹性联轴器-Straflex包含独立轮毂(图3)
